Как сделать план обмеров?
При заказе дизайн-проекта в удалённом формате обязательным этапом является выполнение точного замера помещения. Вы можете воспользоваться услугами профессионального обмерщика в вашем городе либо выполнить замеры самостоятельно, следуя данной инструкции.
Для начала работы с пространством необходимо получить фактические размеры помещения. Планам БТИ, как показывает практика, не следует полностью доверять, поскольку они часто содержат неточности. Ниже описан корректный порядок выполнения замеров.
Общие принципы замера
При замере квартиры или коттеджа, включающего несколько комнат, коридоров и вспомогательных помещений, не рекомендуется фиксировать все помещения на одном плане одновременно. Оптимально выполнять замеры по каждому помещению отдельно. Такой подход упрощает процесс и повышает точность. В дальнейшем все замеры объединяются в единый чертёж - вручную либо в специализированной программе.
Порядок выполнения замеров
1. Выберите первое помещение для замера. Подготовьте лист бумаги (или планшет) и карандаш.
2. Внимательно осмотрите помещение и выполните схематичный набросок его плана. Не требуется соблюдать пропорции или идеально ровные линии - точная геометрия будет сформирована при переносе данных на чистовой чертёж с фактическими размерами.
3. Определите исходную точку - угол или выступ стены - и отметьте её на схеме. Далее, последовательно двигаясь по периметру помещения (условно по правилу правой руки), выполните замеры всех стен, проёмов и ниш, фиксируя размеры непосредственно на схеме.
2. Внимательно осмотрите помещение и выполните схематичный набросок его плана. Не требуется соблюдать пропорции или идеально ровные линии - точная геометрия будет сформирована при переносе данных на чистовой чертёж с фактическими размерами.
3. Определите исходную точку - угол или выступ стены - и отметьте её на схеме. Далее, последовательно двигаясь по периметру помещения (условно по правилу правой руки), выполните замеры всех стен, проёмов и ниш, фиксируя размеры непосредственно на схеме.
Замеры окон
При подходе к окну необходимо:
• измерить высоту от чистового пола до подоконника (условно обозначается как H1);
• измерить высоту оконного проёма от подоконника до верха проёма (H2);
• зафиксировать толщину стены в зоне окна (ширину откоса).
Все значения следует подписывать на схеме.
• измерить высоту от чистового пола до подоконника (условно обозначается как H1);
• измерить высоту оконного проёма от подоконника до верха проёма (H2);
• зафиксировать толщину стены в зоне окна (ширину откоса).
Все значения следует подписывать на схеме.
Замеры дверных проёмов
При наличии дверного проёма:
• в новостройках фиксируется ширина самого проёма;
• во вторичном жилье допускается замер ширины дверного полотна с обязательной пометкой, что измерено именно полотно.
Дополнительно необходимо:
• измерить высоту дверного проёма либо дверного полотна;
• зафиксировать толщину стены в месте расположения проёма.
• в новостройках фиксируется ширина самого проёма;
• во вторичном жилье допускается замер ширины дверного полотна с обязательной пометкой, что измерено именно полотно.
Дополнительно необходимо:
• измерить высоту дверного проёма либо дверного полотна;
• зафиксировать толщину стены в месте расположения проёма.
Контрольные и дополнительные измерения
После замера всего периметра помещения рекомендуется выполнить контрольные замеры - общую длину и ширину помещения. Эти размеры следует отдельно обозначить на плане для проверки корректности данных.
Также обязательно измеряется общая высота помещения (от чистового пола до потолка). Значение указывается на плане, как правило, в центральной части схемы.
Также обязательно измеряется общая высота помещения (от чистового пола до потолка). Значение указывается на плане, как правило, в центральной части схемы.
Потолочные конструкции и сложные элементы
При наличии потолочных балок, перепадов, коробов или других конструктивных элементов рекомендуется:
• выполнить отдельный лист замеров;
• нанести на него контур помещения;
• пунктиром обозначить все потолочные конструкции;
• под каждой конструкцией указать фактическую высоту.
При наличии лазерного уровня или стремянки желательно привязать потолочные элементы к стенам с указанием расстояний.
• выполнить отдельный лист замеров;
• нанести на него контур помещения;
• пунктиром обозначить все потолочные конструкции;
• под каждой конструкцией указать фактическую высоту.
При наличии лазерного уровня или стремянки желательно привязать потолочные элементы к стенам с указанием расстояний.
Сложные планировки
Для помещений сложной формы или групп помещений рекомендуется дополнительно выполнить общий план, на котором указываются размеры, связывающие несколько помещений между собой. Это особенно полезно в случаях, когда невозможно точно измерить толщину стен или проёмов между помещениями.
Завершающий этап
По завершении замеров:
• убедитесь, что каждый лист подписан с указанием конкретного помещения;
• повторно пройдитесь по объекту и проверьте, отмечены ли инженерные элементы: стояки водоснабжения и отопления, канализация, радиаторы, трубы, вентиляционные каналы;
• выполните обзорные фотографии помещения (рекомендуется не менее 4 фотографий на одно помещение).
Корректно выполненные замеры позволяют приступить к разработке планировочных решений, расстановке мебели или перепланировке пространства.
В случае передачи этих данных дизайнеру вы обеспечите комфортную и эффективную работу над дизайн-проектом даже в удалённом формате.
• убедитесь, что каждый лист подписан с указанием конкретного помещения;
• повторно пройдитесь по объекту и проверьте, отмечены ли инженерные элементы: стояки водоснабжения и отопления, канализация, радиаторы, трубы, вентиляционные каналы;
• выполните обзорные фотографии помещения (рекомендуется не менее 4 фотографий на одно помещение).
Корректно выполненные замеры позволяют приступить к разработке планировочных решений, расстановке мебели или перепланировке пространства.
В случае передачи этих данных дизайнеру вы обеспечите комфортную и эффективную работу над дизайн-проектом даже в удалённом формате.

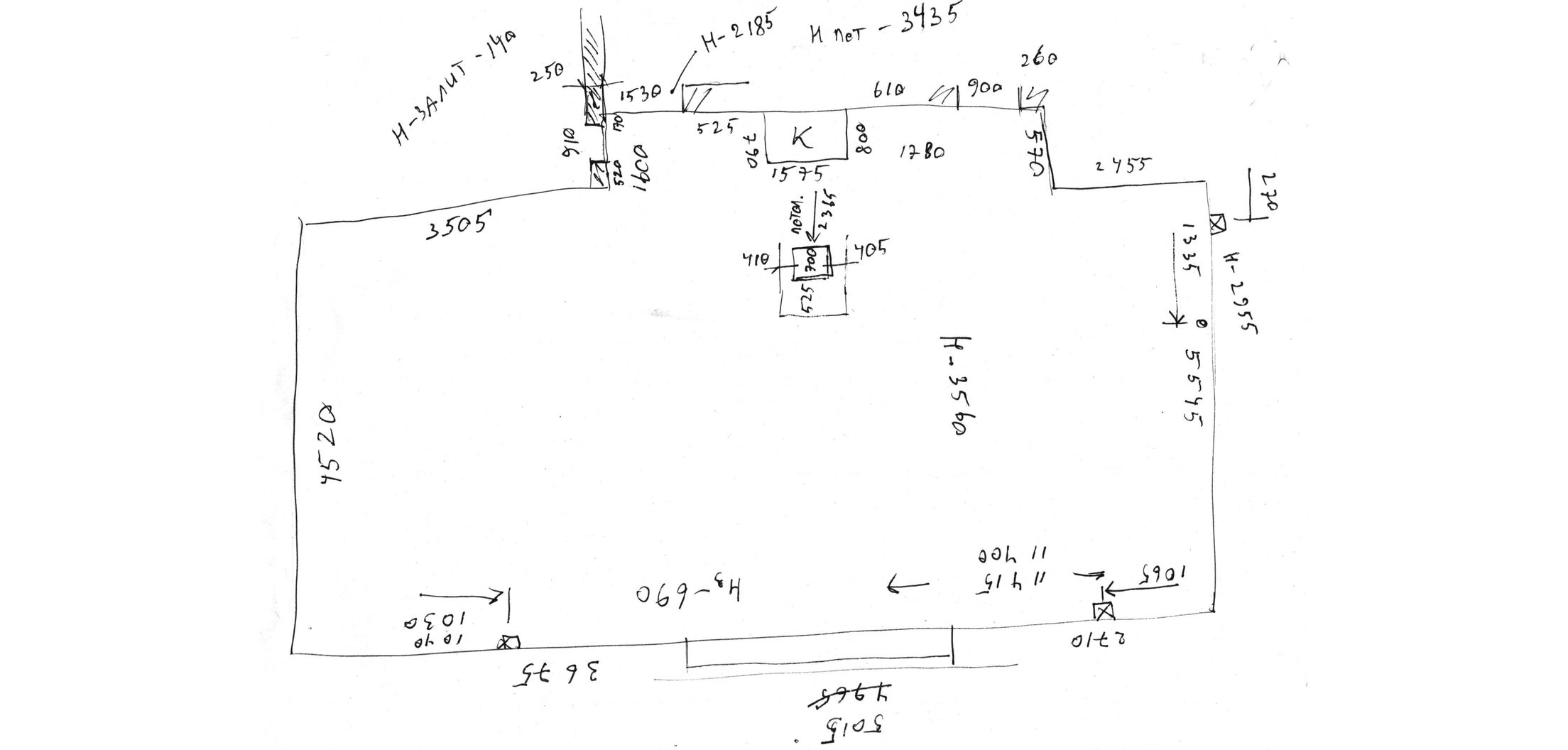

Пример замера помещения
Автор статьи Владимир Фролов, дизайнер студии КемАрт
